尧创CAD7.0.2.0 机械绘图软件

编辑点评：国产机械绘图利器，兼容DWG格式，内置标准件库，出图效率高。

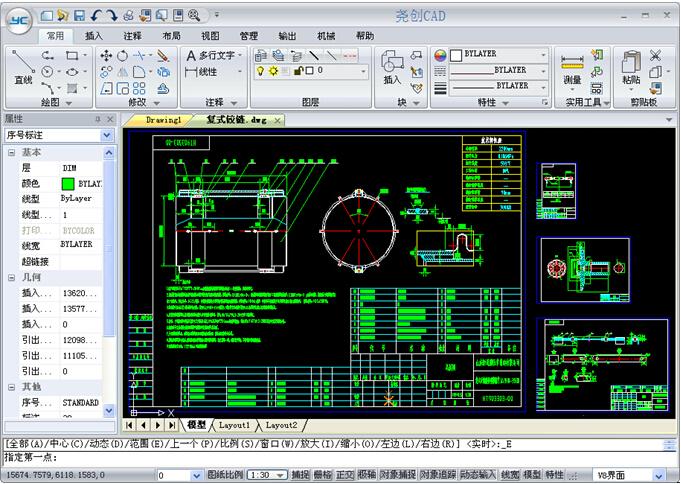

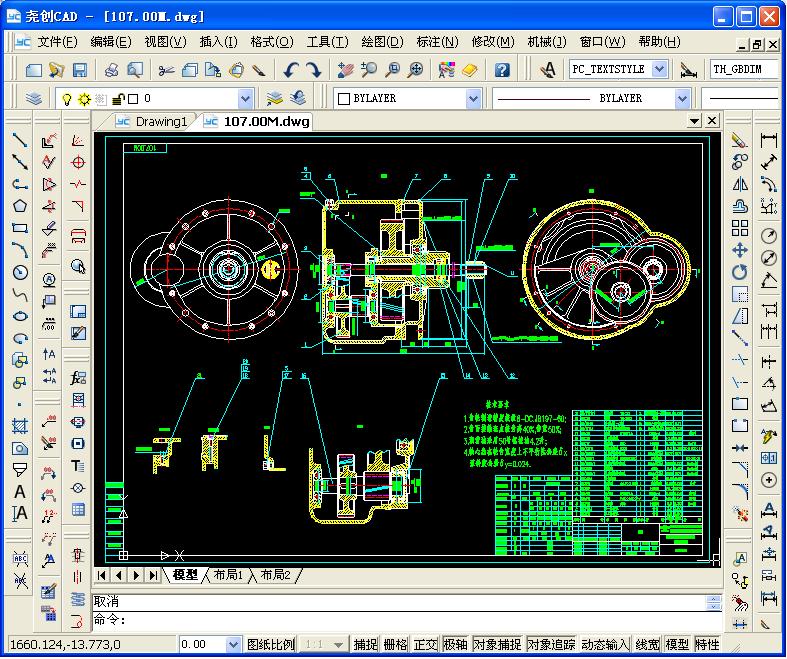

尧创CAD是一款面向机械制造与工程设计领域的专业计算机辅助设计软件，由武汉尧创软件技术有限公司自主研发。该软件以二维绘图为核心，全面兼容AutoCAD的DWG/DXF文件格式，能够无缝读取和编辑主流CAD图纸。尧创CAD 7.0.2.0在继承前代稳定性的基础上，进一步优化了图形显示引擎与交互响应速度，内置丰富的机械标准件库和符号库，涵盖螺栓、螺母、轴承、法兰等常用零件，大幅减少重复绘图工作量。对于中小型制造企业、设计院所及个人工程师而言，尧创CAD提供了高性价比的正版化替代方案，既满足日常出图需求，又降低了软件采购成本。无论是绘制零件图、装配图还是工艺流程图，尧创CAD都能提供流畅且精准的绘图体验，是国产CAD软件中值得关注的实用工具。

核心特色

全面兼容DWG/DXF格式:

尧创CAD深度兼容AutoCAD的DWG和DXF文件格式，支持从R12到最新版本的图纸文件读写。用户无需进行格式转换即可直接打开外部图纸，图纸中的图层、线型、标注样式、文字样式等元素均能完整保留。这一特性极大方便了与上下游厂商之间的图纸交流，避免了因格式不兼容导致的数据丢失或乱码问题。

丰富的机械标准件库:

软件内置了符合国家标准的机械零件图库，涵盖紧固件、传动件、密封件、轴承、弹簧等常用零部件。用户只需选择相应规格参数，即可快速调用标准件图形，无需逐一绘制。同时支持自定义图库扩展，企业可将常用非标件录入库中，形成专属知识沉淀，提升团队绘图效率。

智能标注与尺寸驱动:

尧创CAD提供了智能尺寸标注功能，能够自动识别图形对象并匹配相应的标注类型。尺寸驱动功能允许用户通过修改标注数值来反向驱动图形几何变化，实现参数化设计。这一功能在系列化产品设计中尤为实用，修改一个尺寸即可自动更新关联图形，减少手动调整的工作量。

便捷的图纸管理与输出:

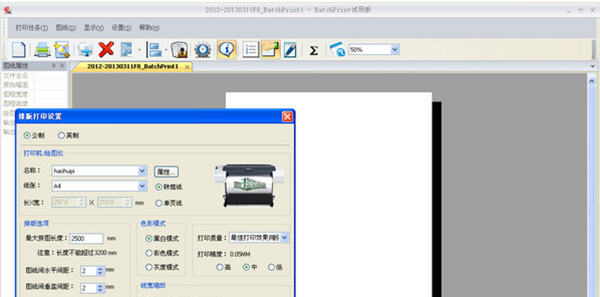

软件支持多图框、多比例出图，可批量打印和发布图纸。图纸集管理功能帮助用户将多个布局和图纸组织在一个工程文件中，方便项目归档与查阅。输出格式支持PDF、JPG、PNG等常用格式，满足电子交付和存档需求。

用法与操作说明

操作环节	具体说明	快捷指令
新建图纸	启动软件后选择国标模板或自定义样板文件，设置绘图单位和精度	NEW
绘制基本图形	通过绘图工具栏或命令行输入直线、圆、圆弧、矩形等命令	L/C/A/REC
图层管理	建立粗实线、细实线、中心线、虚线等图层，分别设置颜色和线宽	LA
尺寸标注	选择线性、半径、直径、角度等标注类型，自动测量并生成尺寸	DLI/DRA/DDI
图块操作	将常用图形定义为图块，支持属性定义和动态块功能	B/I
文件保存	保存为DWG或DXF格式，可设置自动保存间隔防止数据丢失	SAVE/QSAVE
打印输出	配置打印样式表，选择打印设备，设置图纸方向和比例	PLOT

上手须知与运行注意事项

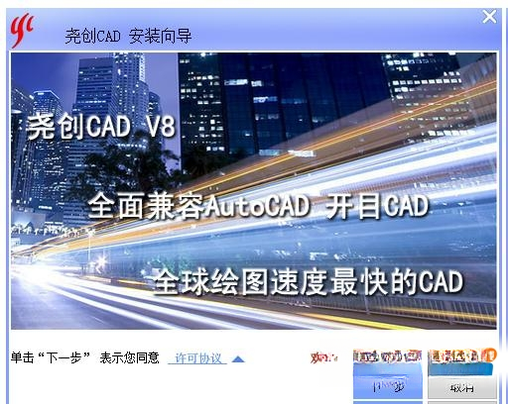

尧创CAD的安装包体积适中，下载后双击安装程序即可启动安装向导。
建议在安装前关闭其他正在运行的应用程序，避免文件占用导致安装失败。
安装路径尽量选择非系统盘，如D盘或E盘，便于日后管理和系统重装时保留配置。
安装过程中若出现缺少.NET Framework或Visual C++运行库的提示，请先通过站内搜索下载对应组件进行安装，否则软件可能无法正常启动。
首次启动尧创CAD时，建议根据自身行业选择默认模板，机械设计用户选择GB标准模板，建筑用户可选择建筑模板。
在软件设置中开启自动保存功能，将保存间隔设置为10分钟，可有效防止因意外断电或程序崩溃造成的数据丢失。
对于使用笔记本的用户，建议连接电源后运行软件，避免因节能模式导致显卡性能下降而出现卡顿。
如果电脑配置较低，可以在选项中关闭硬件加速和抗锯齿显示，以提升操作流畅度。
移动端用户请注意，尧创CAD目前主要面向Windows平台，安卓和iOS设备可通过远程桌面方式连接电脑使用，暂未推出原生移动应用。
若在使用过程中遇到闪退现象，可尝试删除用户配置文件或重新安装软件。
切勿在软件运行过程中强制结束进程，否则可能造成图纸文件损坏，建议先保存再退出。
打印图纸时若出现线条粗细显示异常，检查打印样式表是否配置正确，通常选择monochrome.ctb可解决大部分线宽问题。
定期清理软件临时文件夹，可释放磁盘空间并减少程序出错的概率。
尧创CAD支持多文档标签页切换，合理利用标签页管理可同时打开多张图纸进行参照设计。

热门同款CAD软件精选

软件名称	功能优势	评分
中望CAD	国产CAD老牌，兼容性强	★★★★★
浩辰CAD	运行流畅，界面友好	★★★★☆
CAXA电子图板	机械行业普及率高	★★★★☆
AutoCAD	行业标准，功能全面	★★★★★
凯勒CAD	轻量级，启动速度快	★★★☆☆
天正CAD	建筑专业插件丰富	★★★★☆

尧创CAD常见问题解答

尧创CAD需要付费吗

尧创CAD采用商业授权模式，提供试用版本供用户下载体验。试用版在功能上基本完整，但可能存在使用期限或部分高级功能的限制。对于长期使用的用户，建议购买正版授权以获得完整功能和技术支持。尧创软件官方会不定期推出优惠活动，中小企业和个人用户可关注官网动态获取最新价格信息。相比国外同类软件，尧创CAD的授权费用较为亲民，适合预算有限但又需要正版化办公的团队。

尧创CAD能画三维图吗

尧创CAD的核心定位是二维机械绘图软件，主要面向二维工程图的绘制与管理。软件在三维功能方面相对薄弱，不支持复杂的三维建模和渲染操作。如果用户需要频繁进行三维设计，建议选择专门的三维CAD软件。但对于绝大多数机械制图、工艺图表和二维装配图而言，尧创CAD的功能已经足够满足日常需求。用户可以通过二维投影和轴测图来表达三维结构，这也是传统机械制图中常用的表达方式。

尧创CAD与中望CAD哪个好

两款软件都是国产CAD的代表产品，各有侧重。中望CAD在兼容性和平台化方面投入较大，支持Linux系统，且拥有自主三维几何内核。尧创CAD则更专注于机械二维绘图领域，标准件库和标注功能针对机械行业做了深度优化。如果用户主要从事机械零件图和装配图绘制，尧创CAD的行业针对性更强；如果涉及多专业协同或需要跨平台使用，中望CAD的通用性更占优势。建议根据自身工作场景和预算进行选择，两者都提供试用版本可供对比体验。
