Altium DesignerAD 电路设计软件{package_version_name} 电路板设计

编辑点评：专业电路板设计工具，硬件工程师必备

Altium Designer 是一款面向电子设计工程师与硬件研发团队的专业级电路板设计软件，在业内通常被简称为 AD。它将原理图绘制、PCB 布局布线、三维可视化、信号完整性分析、元器件库管理以及生产文件输出等环节整合在同一套工作环境中，让使用者从概念构思到成品制造都能在统一平台内完成。对于从事嵌入式开发、消费电子、工业控制、通信设备等领域的工程师来说，Altium Designer 不只是一款画图工具，更像是一条贯穿产品研发全流程的电子设计流水线。无论你是刚入门的电子专业学生，还是需要高效交付项目的资深硬件工程师，它都能提供从原理验证到制造输出的完整支撑，帮助你把脑海中的电路构想一步步变成可打样、可量产的物理板卡。

核心特色

统一设计环境:

Altium Designer 把原理图编辑、PCB 布局、库文件管理和三维预览全部收纳进同一个工程文件体系里。工程师无需在多个软件之间来回切换，打开一个项目就能同时查看电路逻辑与物理板卡形态，设计数据保持实时关联，修改原理图后 PCB 端可同步更新，大幅减少版本错乱带来的返工风险。

智能交互式布线:

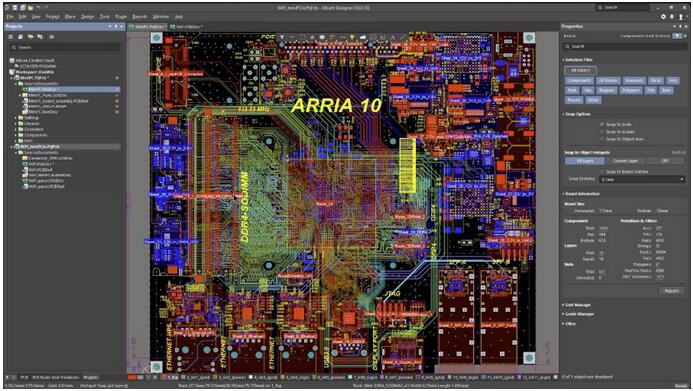

软件内置的交互式布线引擎支持推挤、绕障、差分对、等长组等多种走线模式。在实际操作中，鼠标拖拽走线时系统会自动避让已有线路和焊盘，并实时显示阻抗与长度信息。对于高速信号要求严格的场合，工程师可以借助规则管理器设定线宽、间距、过孔样式，让布线过程既高效又符合电气规范，显著降低手动调整的工作量。

三维可视化与装配检查:

Altium Designer 提供真实感的三维 PCB 预览能力，可以导入结构外壳模型，直观查看板卡与机壳、连接器、散热器之间的空间关系。工程师在投板前就能发现干涉、碰撞或高度超限问题，避免实物装配时才发现装不进去的尴尬。三维视图还支持导出 STEP 格式，方便与机械设计团队协同评审，让电子与结构之间的配合更加顺畅。

元器件库与供应链联动:

软件自带内容丰富的统一元器件库，覆盖原理图符号、PCB 封装和三维模型。工程师在放置元件时可以直接查看器件的参数、库存与价格信息，部分版本还支持与主流分销商数据联动。这样一来，选型阶段就能兼顾电气性能与采购可行性，减少因元件停产或缺货导致的改板，让设计决策更加贴近量产实际。

用法|亮点|操作说明|系统说明

项目	说明
系统要求	建议 Windows 10/11 64位系统，内存 8GB 以上，固态硬盘预留 10GB 空间，显卡支持 DirectX 10 及以上，分辨率 1920×1080 起步

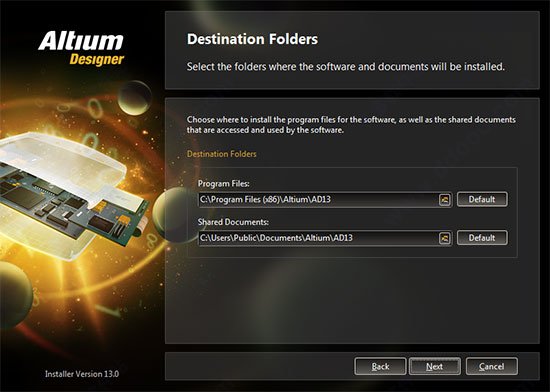

安装步骤	下载安装包后右键以管理员身份运行，按向导选择安装路径，建议避开系统盘；安装过程中保持网络畅通，完成后重启电脑再启动软件
新建工程	启动后点击 File → New → Project，选择 PCB Project 模板，再依次添加原理图文件和 PCB 文件，保存到同一工程目录下便于统一管理
原理图绘制	从库面板拖入元件，使用导线工具连接引脚，注意网络标签命名规范；完成后执行 Project → Compile 检查电气规则，排除悬空引脚与短路错误
PCB布局布线	通过 Design → Update PCB 将原理图同步到 PCB 文件，先摆放关键器件再走线；利用规则管理器设定线宽与间距，布线完成后运行 Design Rule Check 排查违规项
生产文件输出	点击 File → Fabrication Outputs → Gerber Files 生成光绘文件，同时导出钻孔文件和贴片坐标文件，打包后发给板厂即可安排打样或批量生产
版本选择建议	追求稳定可选长期支持版本，追求新功能可尝试较新版本；教学与学习场景下，主流版本差异不大，按电脑配置与教程匹配度选择即可

新手避坑指南

很多刚接触 Altium Designer 的朋友，安装完成后第一件事就是急着画图，结果往往在库文件、规则设置和输出环节反复踩坑。
下面把常见问题按操作顺序梳理一遍，帮你少走弯路。
安装前务必确认系统为 64 位 Windows，安装路径不要带中文和空格，否则后期可能出现库加载失败或软件闪退。
安装过程中建议暂时关闭杀毒软件实时防护，避免关键组件被误拦截。
首次启动后先到 Preferences 里检查默认库路径和工程保存目录，把常用库添加到库面板，后续放置元件会顺手很多。
画原理图时，元件标号不要重复，网络标签尽量用英文加数字组合，避免特殊符号导致编译报错。
从原理图同步到 PCB 时，如果出现元件丢失，多半是封装未指定或封装库未加载，回到原理图检查每个元件的 Footprint 字段即可。
PCB 布线阶段，切记先设置规则再走线，线宽和间距不符合板厂工艺能力会导致生产报废。
对于多层板，过孔类型和层叠结构要在 Layer Stack Manager 中提前规划，避免后期改板。
运行过程中若遇到界面卡顿，可以尝试关闭三维预览、降低显示刷新率，或将工程文件放在固态硬盘上。
若软件启动后黑屏或闪退，优先检查显卡驱动是否为最新版本，必要时在 Preferences 中切换渲染模式。
移动端方面，Altium Designer 本身是桌面级软件，手机和平板无法直接运行完整功能，但可以通过 Altium 365 网页端查看工程、审阅评论和查看三维模型，适合出差时快速响应。
卸载软件时，建议先用官方卸载程序清理，再手动删除残留的 AppData 目录，避免重装时配置冲突。
最后提醒一句，工程文件要定期备份，最好用版本管理工具或云盘同步，防止硬盘故障导致心血白费。
如果缺少某些运行库组件，可以在站内搜索“运行库合集”进行补装。

热门同款电路设计软件

软件名称	功能优势	评分
Eagle	原理图与PCB一体化，界面友好	★★★★☆
KiCad	开源免费，跨平台支持完善	★★★★☆
OrCAD	仿真分析强，企业级应用广	★★★★★
PADS	布线效率高，中小项目适用	★★★★☆
LTspice	电路仿真免费，速度快	★★★★☆
Multisim	教学仿真直观，上手门槛低	★★★★☆

Altium Designer 怎么读？

很多刚接触这款软件的朋友会纠结它的发音。Altium 官方读音接近“奥尔特姆”，重音在第一个音节，Designer 就是常见的“迪扎伊纳”。在国内工程师圈子里，大家更习惯直接叫它“AD”或者“Altium”，日常交流说“AD 画板”基本都懂。所以不用太在意发音是否标准，能准确指代这款软件就行，重点还是把功能用熟。

Altium Designer 干什么用的？

简单来说，它就是用来设计电路板的。从画原理图开始，把电阻、电容、芯片用导线连起来，再转到 PCB 界面摆放元件、走铜线，最后输出 Gerber 文件交给工厂生产。整个过程覆盖电子硬件研发的核心环节，消费电子、工业控制、汽车电子、通信设备等领域都在用它。学会之后，你可以独立完成一块板子从设计到打样的全流程。

Altium Designer 怎么生成 PCB？

先生成原理图并确保编译无误，然后点击 Design 菜单下的 Update PCB Document，软件会自动把元件和网络关系同步到 PCB 文件。接着在 PCB 界面规划板框尺寸，把元件拖到合适位置，再使用交互式布线工具连接各个网络。布线完成后运行 Design Rule Check 检查违规，确认无误后通过 File → Fabrication Outputs 导出 Gerber 和钻孔文件，就可以发给板厂打样了。整个过程建议边做边保存，避免意外丢失进度。
