钣金展开程序1.0.0 免费版

  • 授权方式:免费软件
  • 软件类型:国产软件
  • 软件来源:暂无
  • 更新时间:2019-11-02
  • 官方网址:暂无
  • 软件大小:1.7M
  • 推荐星级:
  • 运行环境:WinAll, 64位, 32位

软件介绍 软件截图 相关下载 相关文章 点击评论

软件标签: 钣金展开程序 迈迪钣金工具

实用的钣金展开工具

钣金展开程序是一款很好用的钣金展开工具,通过这款软件用户可以将SW钣金零件图纸批量自动展开转换为DWG\DXF格式的二维展开图纸,能够更加方便的帮助用户提升工作效率。

钣金展开程序:弯头的钣金展开方法

首先,下载AUTO CAD 2008软件,下载以及安装步骤这里不啰嗦...可以百度搜索CAD2008,及CAD2008注册机,

要画出弯头的展开图,我们首先要测量出来它的外弧长或者内弧长(一般都是测量外弧长,因为内弧长不好测量);外径(D=Φ219);度数:90°或者45°;知道这几项,其它参数都可以通过计算得出来结果。也可以根据常用的弯曲半径倍数得出弯曲半径=1.5*D=1.5*219=328.50,外弧半径为:328.5+219/2=438

打开AUTO CAD2008软件,绘制2条相互垂直的构造线

以2条构造线的垂足交点为圆心,以弯头外弧半径长度438为半径画一个圆,与X轴交于A点

点击“绘图”-“圆”-“两点”,然后在A点(交点)处单击,鼠标移向圆心,输入219,按下键盘上面的回车键绘制一个内切圆。与X轴交与B点

点击“绘图”-“圆”-“圆心,半径“,然后在2条构造线的垂足交点O(圆心位置)单击,单击B点。再绘制一个圆。

键盘输入BR,单击大圆,再在键盘输入F,点C点,然后再单击A点,删除大圆多余部分;然后再键盘输入BR,单击最里面的圆,再键盘输入F,单击D点,然后单击C点,删除最里面的圆多余部分;至此,弯头基本画出来了。

键盘输入DIV,单击圆AB,输入12,把圆AB周长12等分;

过等分点做X轴的的垂线。

参考第8步,把外弧长6等分(这里我们假设弯头展开分为6节,及4内+2外),求出其中一段弧长度,即114.6681

过圆最外侧A点,作AE与园相切与A点,AE垂直OA。AE=114.6681

链接OE,延长圆各等分点与X的垂线,使之与线OE相交,得出7条平行线段即为Φ219弯头的各条素线长度。分别为:57.1143、60.9388、71.4317、85.7652、95.0001、110.5915、114.6681;

做线段A'B'=弯头外径周长=3.1415926*219=688.0088,把线段A'B'等分12份,等分点分别为C',D',E',F',G',H',I',J',K',L',M'

以此过线段A'B'各个等分点,以7条素线长度,从低到高,然后再到低的顺序,做线段A'B'的吹线段,A'A''=57.1143,C'C''=60.9388、D'D''=71.4317、E'E''=85.7652、F'F''=95.0001、G'G''=110.5915、H'H''=114.6681;I'I''=110.5915、J'J''=95.0001、K'K''=85.7652、L'L''=71.4317、M'M''=60.9388、B'B''=57.1143;

用平滑曲线以此链接A'A''C''D''E''F''G''H''I''J''K''L''M''B''B',所得展开图即为Φ219弯的端页展开图。作端页展开图的镜像,即为内页展开图。

钣金展开程序:喇叭形状钣金展开

以喇叭顶点到底端为半径画一个直径为B的圆。

角度A=(直径C/直径B)*360

向圆心(顶点)偏移高度D,即可得到一个扇形

钣金展开程序如何展开圆柱体

首先,使用Creo2.0钣金绘制360°无缝圆柱体。

如何绘制“扯裂缝”方法:扯裂——草绘扯裂——放置——编辑(选择草绘平面)——绘制“草绘扯裂”——勾选。

如何运用“扯裂缝”展平圆柱体?方法:展平——鼠标单击选择已绘制好的“扯裂缝”——勾选。

钣金展开程序:钣金椭圆件展开

打开SolidWorks软件,点“新建”,出现新建文件模板,选取“part”,点击“确定”

在“草图”点击“草图绘制”,选取 前视基准面,选择椭圆,如图绘制,标注尺寸,椭圆弄成开口,退出草图模式,

在 特征 栏下,“参考几何体”下面选择“基准面”,距离填200mm。选择新建基准面,再次绘制草图,点击“转换实体引用”,在新出标题栏里面,点取 草图1,绘制出 草图2.

在 钣金 中点击“放样的折弯”,在新生标题栏,制造方法 选择“成型”,在“轮廓”中选择草图1 和草图2,生产模型。点击“展开”,即生成展开模型。

钣金展开程序:钣金展开计算方法

90°折弯(一般折弯)(如图二),由于雄关机械常用的折弯上模的尖角通常小于0.5,所以折弯内圆弧R可以视为定值,因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。展开长度的计算公式为(1):

L=L1 + L2- 2t + 系数a ……… (1)

折弯系数a的计算公式为(2):

a = -0.075V+ 0.72t - 0.01 …………(2)

其中:V—下模槽宽;t—材料厚度

为方便计算将展开长度的计算公式简化为(3):

L=L1+L2-系数C  …………(3)

注:简化系数C = (2t - 系数a)见下表。

多次折弯展开长度的计算公式为(4):

L=L1+L2+Ln-(n-1)C …………………(4)

其中:n表示折弯次数

反折压平(双折边)如图三,双折边是两层钢板重叠在一起的折弯形状,通常用来起加强作用,因此2.0mm以上的板很少见压死边。它需要用特殊折弯模具成形,而且要分为两道以上的工序才能成形。

双折边的展开长度计算公式为(5):

L=L1 + L2- 系数C …………………(5)

系数C的经验值见下表。

钝角折弯(如图四)雄关机械常用的钝角折边通常为135度、150度,展开长度计算公式为(6):

L=L1 + L2- 系数C …………………(6)

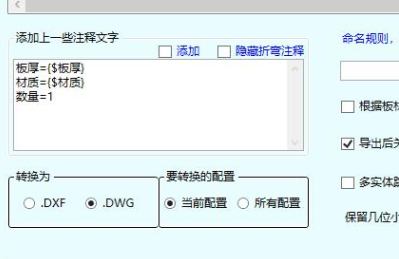

钣金展开程序截图
