多彩三维建模器v1.0 绿色版

  • 授权方式:免费软件
  • 软件类型:国产软件
  • 软件来源:暂无
  • 更新时间:2019-10-27
  • 官方网址:暂无
  • 软件大小:30.5M
  • 推荐星级:
  • 运行环境:WinAll, 64位, 32位

软件介绍 软件截图 相关下载 相关文章 点击评论

软件标签: 多彩建模器 建模软件

强大免费的三维建模工具

多彩建模器是一款简单易用的三维建模软件,支持一键设计制作三维模型,制作过程分为AT(空中三角测量)和MVS(立体视觉)两阶段,轻松两步即可帮助你建一个完整的模型。

多彩建模器三维重建步骤

三维重建分为AT(空中三角测量)和MVS(立体视觉)两阶段,AT主要获取相机的参数(包括焦距和位置等)和稀疏点云,MVS对场景进行建模生成模型文件。

AT分为两小步:

1),特征点(特征点提取和匹配) 2),光束平差(求得相机的参数)

MVS分为两小步:

3),密集点云4),三角网格和纹理(将密集点云转为三角网格,再生成带纹理的模型)

使用步骤:

1) 创建或打开工程

如果用户还没有创建工程,点击主界面的”开始”标签,点击”新建工程”,在”工程名称”输入名称(可为汉字),然后点击”OK”;

如果用户已经有了工程,点击主界面的”开始”标签,点击”打开工程”,进入该工程目录下,双击”工程.prj”。

2) 左边”导航”树里,点击”新建重建”,然后进入第3)步;如果要使用之前生成的重建,点击相应的重建即可,如重建1,然后进入第4)步。

3) 添加图片

点击主界面的”图片”标签,点击”添加图片文件”按钮,选中之前准备好的图片(如果自己没有图片,可以访问百度贴吧多彩建模器吧,会有图片供测试),再点击”打开”。也可以点击”添加图片文件夹”按钮,选中图片所在的文件夹。

4) 对图片更改分组(此步为可选)

将同一相机拍摄的图片分为同一组,可以提高建模的准确度,但有时添加图片文件后,图片分组并不能完全正确,因此需要更改分组。

加入分组:”加入分组”按钮左边的下拉框选择”新建分组”,点击”图片列表”一下,然后键盘按下Ctrl+A全选,点击”加入分组”按钮即可。

解除分组:”解除分组”按钮左边的下拉框选择需要解除的分组号,然后点击”解除分组”即可。

解除所有分组:点击此按钮将解除所有分组。

设置好分组后,如果图片列表的第4列“焦距”为0并且用户已知相机的焦距(以像素为单位),可以在图片列表的第5列输入该组的用户定义焦距。

5) 点击主界面的”生产”标签,点击”生成AT”,出现设置对话框。此时如果图片是按先后顺序拍摄的,配对模式选序列模式;否则如果是无序的,选穷举模式。按”OK”按钮。

6) 如果AT成功,则”生成MVS”按钮变成可点击的。此时点击”AT结果”标签页,可以看到相机的姿态和稀疏点云。白灰色的长方体框表示重建的区域,可以通过修改”AABB包围盒”右边的XYZ最小值最大值进行调整。

7) 点击”生成MVS”, 出现设置对话框。可以选择输出模型格式,目前支持obj,ply,stl,osgb格式。按”OK”按钮。

8) 如果MVS成功,会在第1)步指定的工程目录的输出模型文件夹下生成模型。点击主界面的”重建结果”标签进行查看(如果模型很大应等待一会),也可以使用MeshLab等软件查看模型。在本软件查看模型操作方法:拖动鼠标左键可以控制模型旋转,滚动鼠标中键可以控制模型缩放,鼠标左右键一起按并且拖动可以控制模型平移,按空格键复位。注意要查看模型需要在左边的导航树选中需要的重建,如图三的”重建1”,并且该重建要是成功的才可以。

多彩建模器如何安装 安装说明

本软件是绿色软件。下载程序后,将其解压,进入”多彩建模器v1_0”文件夹,双击多彩建模器v1_0.bat启动程序。

如果杀毒软件此时报告病毒,请将本软件加入白名单。具体方法(以360安全卫士为例):启动360安全卫士主界面,点击”木马查杀”,点击左下角的”信任区”,点击”添加信任目录”,选择”多彩建模器v1_0”文件夹,点击确定。

多彩建模器生成AT或MVS后 为什么提示失败?

本软件利用GPU加速,需要显卡支持OpenGL4.2以上。

多彩建模器怎么用 使用说明

1、打开多彩建模器就可以直接启动,可以直接新建工程

2、这里是新建界面,输入工程的名字,设置保存地址

3、软件使用很简单,不需要用户自己绘图,不需要设计模型,根据软件界面的功能就可以重建

4、这里是图片添加界面,将你需要转换为模型的图片打开,点击添加图片文件就可以立即打开

5、您至少需要添加三张图片到软件转换为模型,鼠标选择图片就可以打开到软件

6、在软件界面点击图片,点击加入分组,将需要转换模型的图片全部添加到一个分组

7、在生产界面可以选择生成AT或者是生成MVS,点击以后进入设置界面

8、如果你会调整这些内容就可以自己设置,设置完毕就点击OK

多彩建模器添加删除图片文件的按钮都是灰色的怎么办?

要添加删除图片,请在左边导航树里选择”新建重建”。

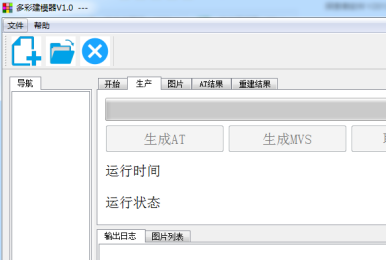

多彩三维建模器截图

多彩三维建模器截图0
多彩三维建模器截图1
