浩辰CAD看图王电脑版4.3.1 免费中文版(64位)

软件介绍 软件截图 相关下载 相关文章 点击评论

软件标签: 浩辰CAD看图王 CAD看图

浩辰CAD看图王是一款专门用来CAD图纸浏览软件

浩辰CAD看图王是一款专门用来CAD图纸浏览软件,这款软件内置非常强大的功能,让您告别为查看CAD图纸安装几百兆的AutoCAD软件,无需dwg格式转换,矢量图显示放大不失真,完美查看CAD2000到CAD2018各版本的dwg二维和三维图纸。

如何使用浩辰CAD看图王来精确捕捉到点?

1、打开图纸,切换到编辑模式的工作空间;

2、当我们在使用测量的时候,在图纸界面的下方,在状态栏中找到捕捉功能的按钮,也可以使用快捷键F3来打开或关闭;

3、选择打开捕捉,在使用的时候就可以准确地捕捉到点的位置,测量的结果也会很精确。

如何在浩辰CAD看图王电脑版中插入Excle表格?

打开浩辰CAD看图软件,打开图纸;

在扩展工具菜单下,启动新建表格命令;

在安装 EXCEL 程序的情况下,系统自动起动 EXCEL 程序;

在 EXCEL 中完成表格的创建;

点击加载项,在 EXCEL 的加载项中多了 AutoXlsTable 选项;

框选表格,并选择 AutoXlsTable 下拉列表中的“选区输出”;

系统弹出如下图所示的对话框,选择“是”;

返回软件,指定表格的插入点,完成表格创建。

如何将浩辰CAD看图王电脑版切换到编辑模式?

1、打开图纸,切换到编辑模式的工作空间,模型空间;

2、将图纸切换到布局空间,会发现只有一部分背景色是黑色的,其余的并不是,在其他地方自己新建的视口背景色就不是黑色的;

3、点击设置,弹出设置对话框;

4、将“布局”中显示图纸背景取消勾选,点击确定;

5、返回布局界面,布局颜色更改成功。

如何使用浩辰CAD看图王中来快速查找文字?

打开图纸,切换到编辑模式下;

在扩展工具下有个文字查找,找到并且点击;

在弹出的查找对话框中,输入需要查找的内容,也可以从图纸上选择需要查找的内容;

选择查找位置范围,可以勾选相关的搜索选型,点击查找;

弹出查找替换对话框,显示出搜索查找内容的具体数量;

勾选列出结果,会将搜到的内容一一列出来,方便我们查看;

点击每一项内容并点击右侧的放大镜,可以在图纸界面以高亮区显示出来查找内容的位置。

如何使用浩辰CAD看图王网页版打开图纸?

浩辰CAD看图王网页版可以直接通过浏览器查看、测量、转换图纸,无需电脑上安装任何CAD软件及插件,即可直接浏览CAD图纸。

打开浩辰CAD看图王网页版地址http://web.gstarcad.com/,点击打开图纸,选择公开,则上传的图纸将进入到共享图纸库,其他用户可以通过共享图纸库浏览该图纸。选择私有,则图纸将保存在自己的云图空间里面,只有自己能够看到,这种方式需要注册账户才能使用。

然后点击选择本地文件,找到图纸目录,选择打开。等待一会,即可在浏览器中显示CAD图纸。

打开后,左侧工具条是相关的操作功能,可以对图形进行缩放、移动、测量、转换等操作。右上方是图层及布局按钮,图层中可以显示图纸所有的图层列表,点击图层名即可关闭该图层。布局按钮可以在模型和布局直接切换显示。

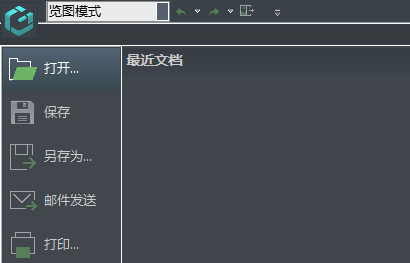

浩辰CAD看图王电脑版截图

浩辰CAD看图王电脑版截图0
浩辰CAD看图王电脑版截图1
